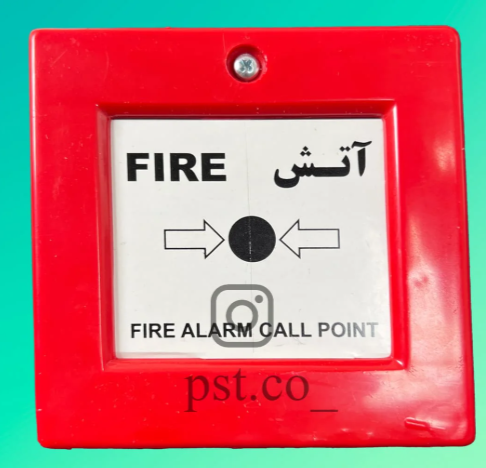

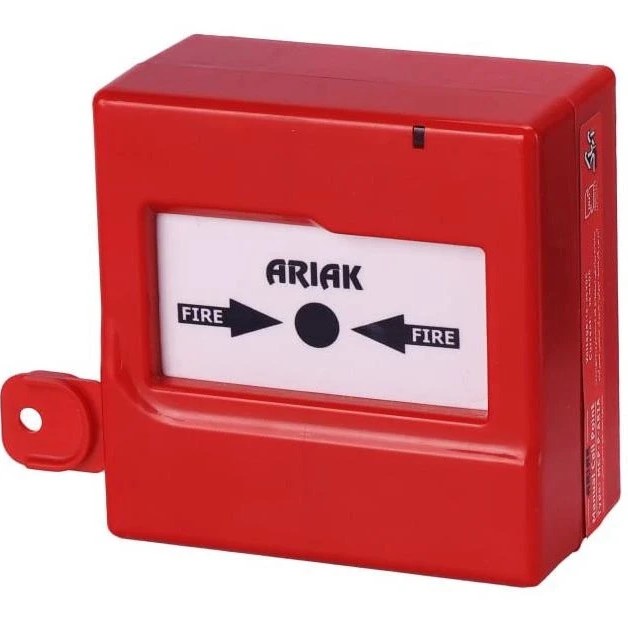

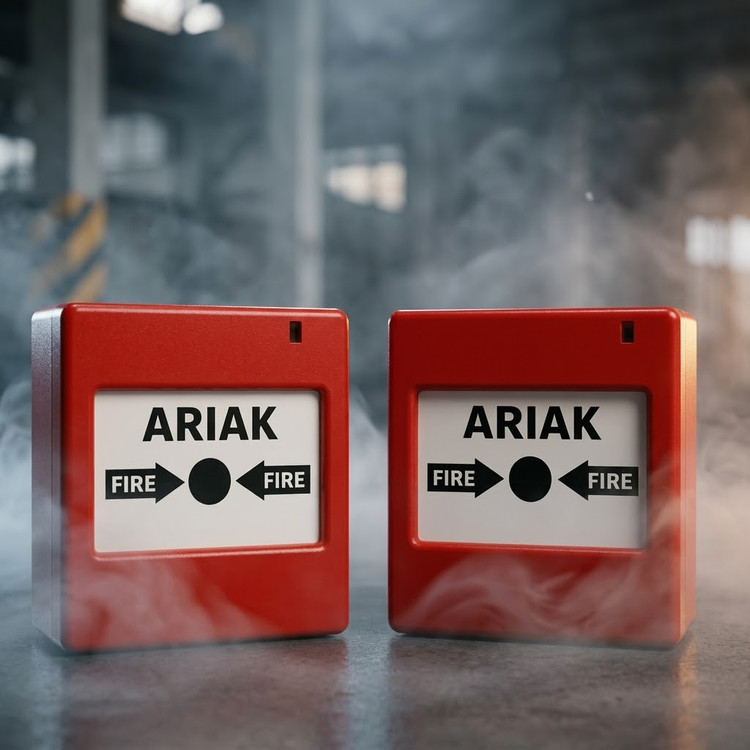

شستی قابل ریست آریاک MCPR-24

شستی قابل ریست آریاک MCPR_24

مشخصات فنی شستی قابل ریست آریاک:

• ولتاژ تغذیه: 16-21 VDC
• جریان مصرفی در حالت نرمال: 40µA @ 24 VDC
• جریان مصرفی در حالت آلارم: 10mA @ 24 VDC
• حداکثر سطح مقطع هادی قابل قبول توسط ترمینال:   2mm²
• شرایط نصب: در محیط مسقف
• ابعاد ( طول × عرض × عمق ): mm 90×90×42
• جنس بدنه: ABS
• وزن: 100gr~

اصول کار شستی قابل ریست آریاک:

در هنگام وقوع حریق و مشاهده آن، با فشار دادن صفحه شستی ، سیستم اعلام حریق فعال می گردد. این شستی مطابق با استاندارد ملی ISIRI-6174 ساخته شده است.

پس از برقراری تغذیه، چراغ LED سبز دستگاه هر 4 ثانیه یکبار چشمک می زند که این عمل نشان دهنده فعال بودن شستی می باشد. در صورت فشار دادن صفحه شستی، ضمن روشن شدن چراغ LED قرمز، فرمان اعلام خطر به مرکز کنترل ارسال می گردد.

جهت غیرفعال شدن شستی (برگشت شستی به حالت نرمال)، مرکز کنترل را ریست نمایید.

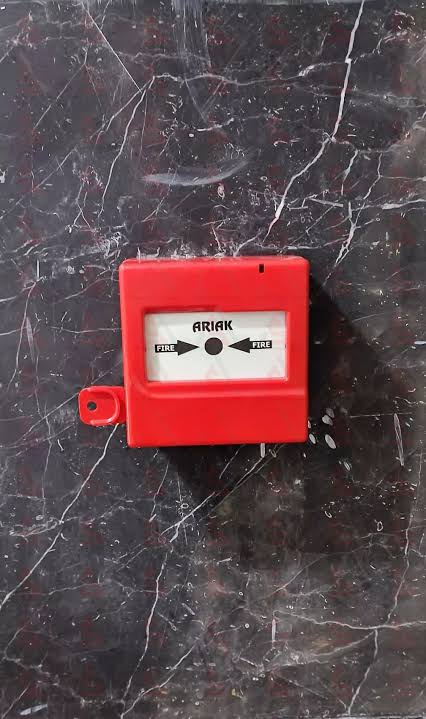

طریقه نصب شستی قابل ریست آریاک:

• با استفاده از چهار سوراخی که در کف قاب شستی وجود دارد و پیچ 2/5 سانتی و رولپلاکی که در کیسه لوازم یدکی موجود می باشد (داخل شستی)، شستی را در محل مورد نظر نصب نمایید.
• ابتدا درب شستی را باز کرده و دو پیچ قسمت پایینی دیوار شستی را باز نمایید.
• سیم های ارتباطی به شستی را از محل مشخص شده به قاب وارد کنید.
• طیق نقشه داده شده و راهنمای ترمینال ها، سیم های ارتباطی را به ترمینال مربوطه متصل نمایید. به منظور عملکرد صحیح مدار، باید پلاریته سیم های ارتباطی حتماً رعایت شوند.
• قاب رویی را در محل خود قرار بدهید.
